Von den Futro S740ern habe ich mittlerweile diverse, mit dem neuen Storage-Cluster sind es nun fünf.

Im Internet findet man verstreut einige Infos dazu, was an PCIe beim S740 möglich ist, aber insgesamt eher wenig konkretes.

Das WLAN-Modul ist offensichtlich via PCIe angebunden, da hier normale Module einfach funktionieren. Den Slot habe ich bei mehreren meiner Futros auch schon für NVMe-SSDs mittels Adapter benutzt.

Zum M.2 SATA-Slot für das eMMC-Modul bzw. eine SATA-SSD habe ich widersprüchliche Infos gefunden, aber keine wirklich klare Aussage dazu, ob dieser Slot nun PCIe hat oder nicht. Daher habe ich mir einen günstigen Adapter gekauft und getestet.

Der Test

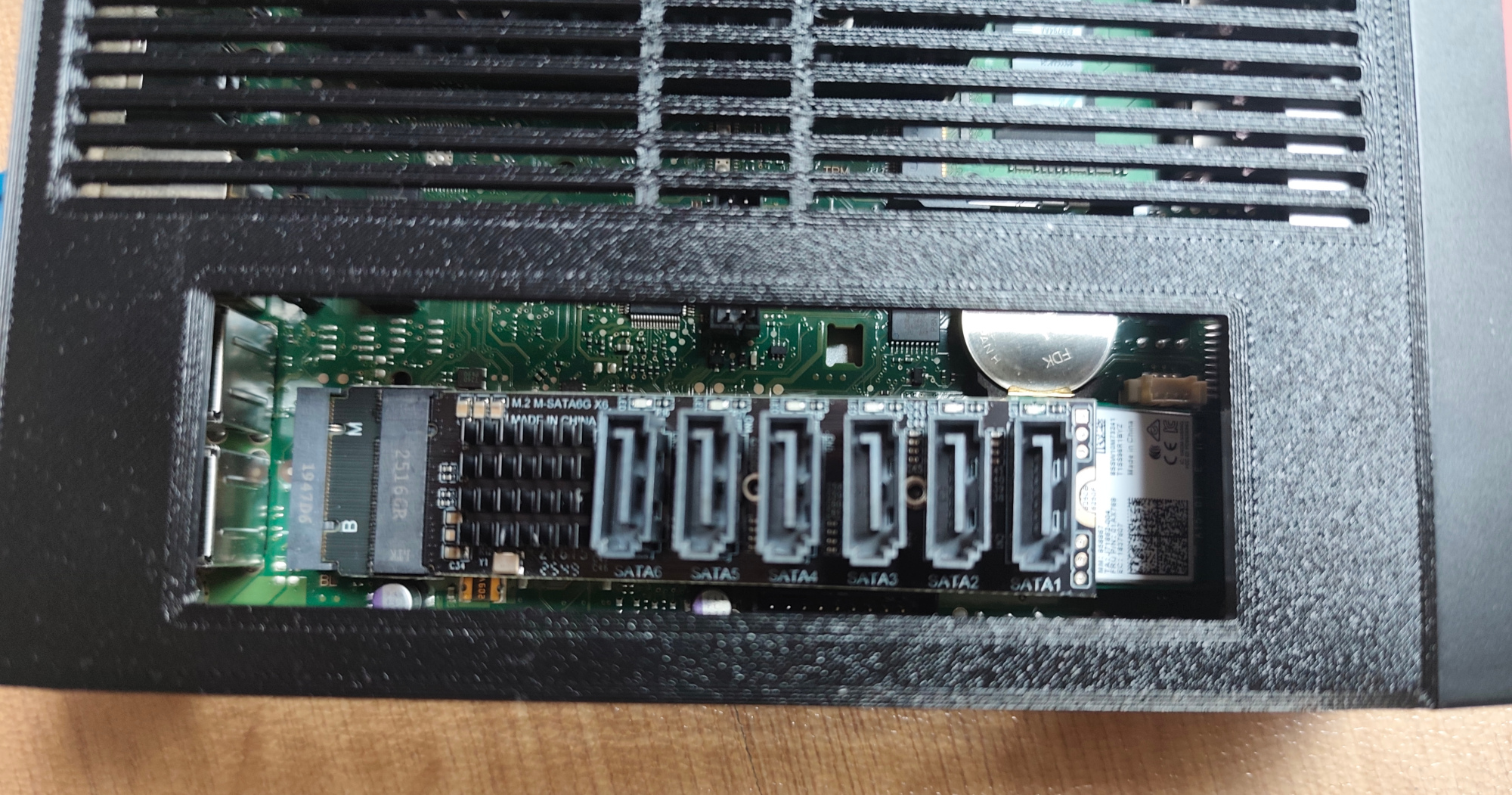

Im Slot für das eMMC-Modul steckt mit Adapter ein SATA-HBA, im WLAN-Slot ein normales WLAN-Modul. Das WLAN-Modul wird etwas verdeckt, das Setup ist generell nur für einen kurzen Test so aufgebaut gewesen.

Ergebnis

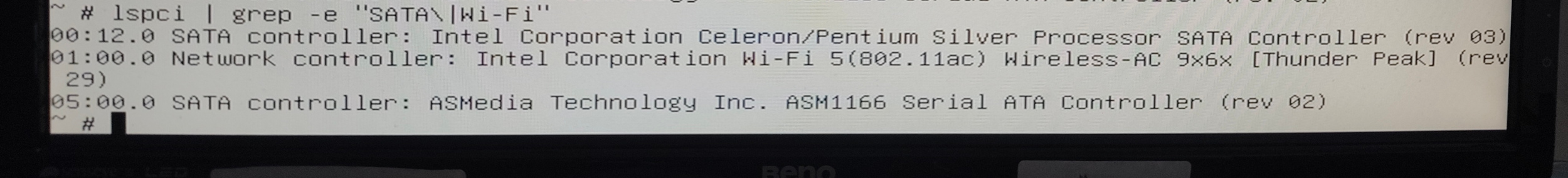

Beide Geräte werden erkannt. Da ich das ganze von einem temporären Boot-System getestet habe, musste ich hier mal ein “Bildschirmfoto” machen.

Beide Slots haben nach meinen Wissen jeweils eine PCIe 2.0 Lane.

1
2
3
4
5
6

root@test:~# lspci -vv
01:00.0 SATA controller: ASMedia Technology Inc. ASM1166 Serial ATA Controller (rev 02) (prog-if 01 [AHCI 1.0])
[...]
        Capabilities: [80] Express (v2) Endpoint, IntMsgNum 0
[...]
                LnkSta: Speed 5GT/s (downgraded), Width x1 (downgraded)

Fazit

Der Futro S740 hat die Möglichkeit, zwei PCIe-Geräte anzubinden. PCIe 2.0 x1 ist zwar nicht besonders schnell, reicht aber trotzdem für vieles.
